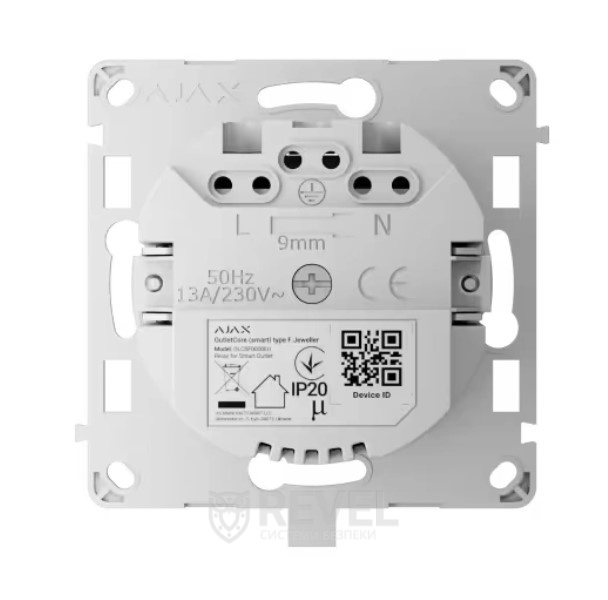

Реле керування розеткою Ajax OutletCore (smart) [type F]

Реле OutletCore (smart) [type F] — це компонент для бездротової розумної вбудовуваної розетки з лічильником енергоспоживання Ajax Outlet [type F]. Дозволяє керувати живленням підключених до неї електроприладів із навантаженням до 3 кВт за допомогою сценаріїв через додаток Ajax, натисканням сенсорної кнопки на корпусі розетки або кнопкою Button, або LightSwitch.

Вбудовані розетки можна використовувати окремо або разом із вимикачами LightSwitch. Ці пристрої мають однакову конструкцію рамки Ajax Frame. Реле сумісне із кришками SoloCover (smart) [type F] / SideCover (smart) [type F] / СenterCover (smart) [type F]. У лінійці передбачено вісім кольорів кришок: чорний, графіт, білий, слонова кістка, димчастий, устричний, сірий, оливковий.

OutletCore [type F] передає події на хаб через захищений протокол Jeweller. Дальність зв'язку – до 1100 метрів за відсутності перешкод. Пристрій працює лише з ретрансляторами радіосигналу Ajax ReX, ReX 2 і хабами Ajax Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Hub Hybrid (2G), Hub Hybrid (4G).

Пристрій може працювати в бістабільному режимі або автоматично вимикати живлення після завершення таймера. Реле вимірює значення струму, напруги, потужності, кількість енергії, яку споживають приєднані електроприлади. Ці дані та інші параметри розетки доступні у додатку Ajax у розділі Стан. Час оновлення станів розетки становить приблизно 1 секунду.

Сценарії допомагають автоматизувати безпеку та зменшити кількість рутинних дій.

Підтримує такі сценарії:

• Реакції на тривоги. Наприклад, включення освітлення тривоги DoorProtect.
• Реакції на зміну режиму охорони. Наприклад, вимикає праску, коли систему ставлять під охорону.
• Заплановані дії. Наприклад, включає обігрівач о 19:00 та вимикає його о 21:00.
• За натисканням Button. Увімкнення нічного освітлення за натисканням Button.
• За температурою. Наприклад, кондиціонер включає, якщо температура в приміщенні підвищується до 25 °C.
• За показником вологості. Наприклад, включає зволожувач повітря, якщо вологість у приміщенні стала нижчою за 40%.
• За концентрацією CO2. Наприклад, включає припливну вентиляцію, якщо збільшується концентрація вуглекислого газу.
• Натисканням LightSwitch. Наприклад, вимикає всі електроприлади під час вимкнення світла.

Для роботи пристрою потрібно підключити кабелі нуля, фази та заземлення. Рекомендована глибина монтажної коробки — від 50 мм. Пристрій призначений для використання виключно всередині приміщень. Outlet [type F] повинен встановлювати тільки професійний електрик або монтажний інженер. Не вмикайте електроживлення на розумну розетку до встановлення кришки. Пристрій увімкнеться впродовж 3 секунд після подання електроживлення. Про активацію повідомлять характерне клацання реле та індикація пристрою (у разі встановлених передніх панелей).

Характеристики:

• Технологія зв'язку Jewelle


  • Двосторонній зв'язок.
  • Просунутий захист від саботажу.
  • Блочне шифрування з плаваючим ключем.
  • Миттєві повідомлення.
  • Віддалене налаштування в програмах Ajax
• Діапазон радіочастот: 868,0 – 868,6 МГц
• Напруга живлення: 230 В~, 50 Гц
• Середнє споживання: до 1,5 Вт
• Комутована потужність: до 3 кВт (резистивне навантаження 230 В)
• Дальність радіосигналу: до 1100 м (за відсутності перешкод)
• Максимальна ефективна випромінювана потужність (ERP): до 20 мВт (автоматичне регулювання потужності для зменшення енергоспоживання та перешкод)
• Режими роботи: імпульсний; бістабільний
• Стан контакту: нормально відкритий
• Захист струму: 1A – 16A (пристрій автоматично вимкнеться, коли значення струму в мережі перевищить налаштоване значення, рекомендоване значення струму для постійного навантаження – до 13А)
• Захист за напругою: хв. 184 ~ - макс. 253 В~ (пристрій автоматично вимкнеться, як тільки напруга в мережі вийде за вказані межі)
• Захист за температурою: більше +95°C (при спрацюванні захисту розетка вимикається)
• Сумісність з панелями: SoloCover (smart) [ type F ], SideCover (smart) [ type F ], CenterCover (smart) [ type F ]
• Сумісність з рамками: Frame (2 seats), Frame (3 seats), Frame (4 seats), Frame (5 seats)
• Сумісність з Hub: Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Hub Hybrid (2G), Hub Hybrid (4G), ReX, ReX 2
• Клас захисту: IP20
