Схема подключения IP домофона Hikvision и электромеханического замка
IP домофония Hikvision, на наш взгляд, является одной из наиболее дружественных в настройке и корректно работающих систем домофонии на рынке Украины. Это проявляется как в удобстве при инсталляции так и при дальнейшем взаимодействии компонентов системы (как программных (приложение на телефоне), так и аппаратных (вызывная панель и монитор домофона)).
Но для того, чтобы все работало без сбоев необходима корректное подключение всех компонентов данной системы.

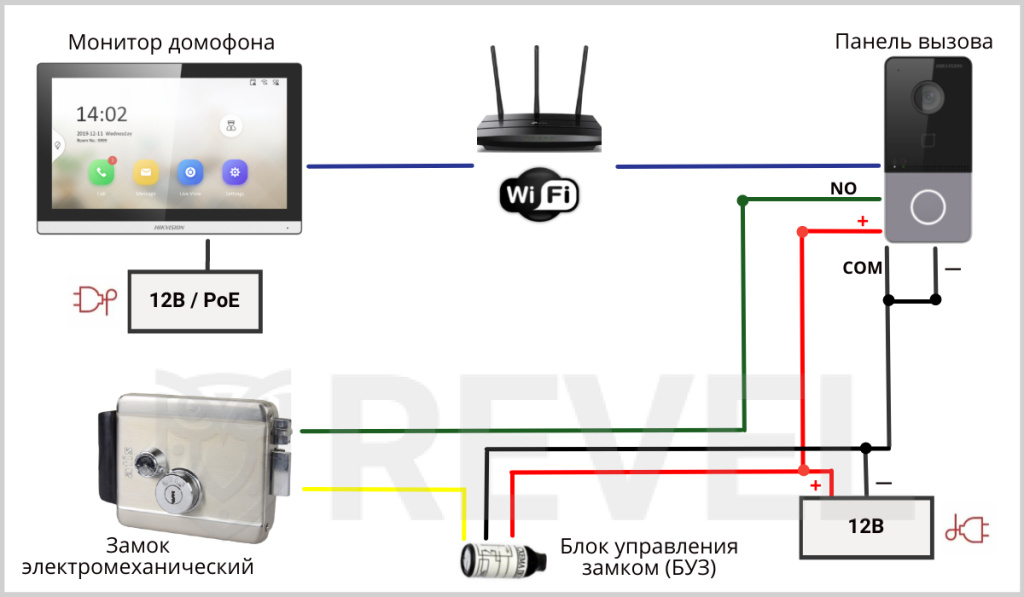

В данной статье мы рассмотрим самую оптимальную по цене/качество (на наш взгляд) схему подключения IP домофонии Hikvision в связке с электромеханическим замком.
Одним из самых важных условий корректной работы является то, что монитор и вызывная панель должны быть подключены к одному и тому же роутеру. Допускается подключение как проводным так и без проводным способом (посредством wi-fi). Возможен вариант подключения вызывной панели напрямую к монитору домофона (мы его рассматривали в статье "Схемы подключения IP домофонии Hikvision").
Возвращаясь к установке: в случае проводного подключения монитора домофона — питание ему можно организовать посредством PoE инжектора по витой паре от роутера, или при помощи блока питания на 12 вольт, установленного в подрозетник за монитором. При беспроводном подключении монитора к сети Интернет — единственный вариант подключения питания является блок питания.
Вызывную панель как при проводном так и при беспроводном подключении — мы рекомендуем запитывать от блока питания 12 вольт с силой тока не менее 2 ампер. При этом блок питания может быть размещен как возле вызывной панели, так и возле роутера (при проводном подключении), а напряжение на вызывную панель при этом будет передаваться по свободным жилам витой пары (4,5,7,8).
Кроме питания непосредственно панели, данный блок также питает БУЗ, который обеспечивает открытие электромеханического замка. БУЗ рекомендуем располагать или в непосредственной близости от замка или непосредственно внутри замка (технологические полости в замках для размещения БУЗа в замках присутствуют).
В заключение по данной схеме хотим сказать, что она была использована нашими мастерами при инсталляции не один раз и доказала свою эффективность.
