Схема підключення IP домофону Hikvision та електромеханічного замку
IP домофонія Hikvision, на наш погляд, є однією з найбільш дружніх у налаштуванні та коректно працюючих систем домофонії на ринку України. Це проявляється як у зручності при інсталяції так і при подальшій взаємодії компонентів системи (як програмних (додаток на телефоні), так і апаратних (панель виклику та монітор домофону)).
Але для того, щоб все працювало без збоїв, необхідне коректне підключення всіх компонентів даної системи.

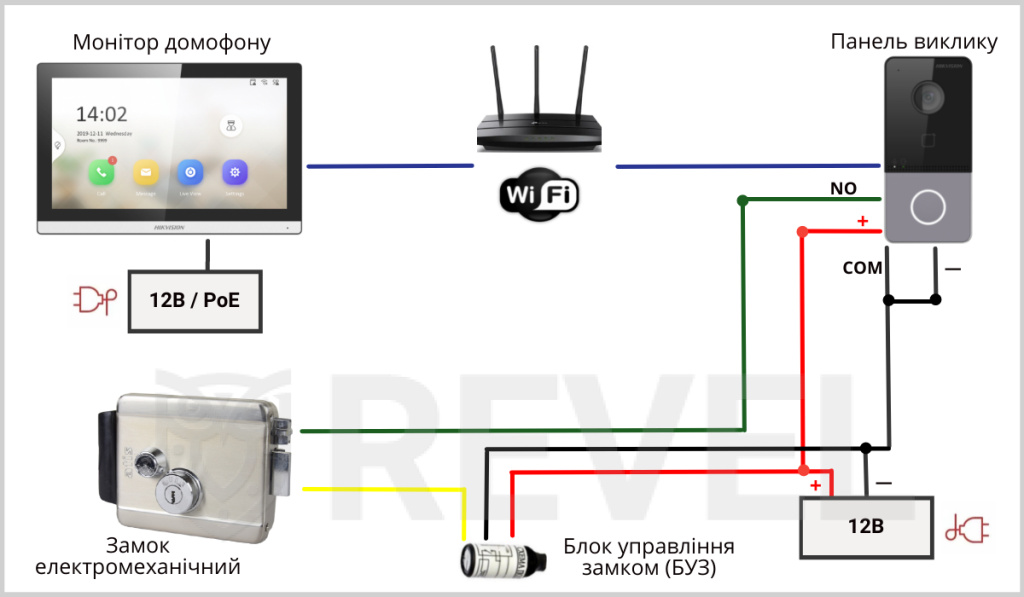

У цій статті ми розглянемо найбільш оптимальну за ціною та якістю (на наш погляд) схему підключення IP домофонії Hikvision у зв'язці з електромеханічним замком.
Однією з найважливіших умов коректної роботи є те, що монітор і панель виклику повинні бути підключені до одного і того ж роутера. Допускається підключення як дротовим так і без дротовим способом (за допомогою wi-fi). Можливий варіант підключення панелі виклику безпосередньо до монітора домофону (ми його розглядали в статті "Схеми підключення IP домофонії Hikvision").
Повертаючись до установки: у разі проводового підключення монітора домофону — живлення йому можна організувати за допомогою PoE інжектора по витій парі від роутера, або за допомогою блоку живлення на 12 вольт, встановленого в підрозетник за монітором. При бездротовому підключенні монітора до мережі Інтернет — єдиним варіантом підключення живлення є блок живлення.
Панель виклику як при дротовому так і при бездротовому підключенні — ми рекомендуємо живити від блока живлення 12 вольт з силою струму не менше 2 ампер. При цьому блок живлення може бути розміщений як біля панелі виклику, так і біля роутера (при проводовому підключенні), а напруга на панель виклику при цьому буде передаватися по вільних жилах витої пари (4,5,7,8).
Крім живлення безпосередньо панелі, даний блок також живить БУЗ, який забезпечує відкриття електромеханічного замку. БУЗ рекомендуємо розташовувати або в безпосередній близькості від замку або безпосередньо всередині замку (технологічні порожнини в замках для розміщення БУЗа в замках присутні).
Як підсумок по цій схемі хочемо сказати, що вона була використана нашими майстрами при інсталяції неодноразово і довела свою ефективність.
