Детекція руху в камерах відеонагляду. Що це та як працює

Сучасні системи відеоспостереження за замовчанням практично всі мають вбудовану функцію детекції руху. Однак на практиці ми зіткнулися з тим, що більшість користувачів не до кінця розуміють, що це за функція та як вона працює. Через це очікування Клієнтів не завжди і не повною мірою виправдані. Для цього пропонуємо разом розібратися, що це за функція, як вона працює, які серії та моделі обладнання існують на сьогодні для тих чи інших завдань користувачів систем відеоспостереження.

Трохи «бази» та передісторії.

Детекція руху, як функція охоронного відеоспостереження, спочатку була створена для своєчасного оповіщення відповідального персоналу про зміни в обстановці (далі ми більш детально розкриємо зміст цієї фрази), яку оглядає камера(и). Також дана функція є корисною для економії місця на пристрої зберігання відеозаписів, оскільки запис ведеться лише за зміною картинки.

У перших системах відеоспостереження за цю дію відповідали окремі датчики, які посилали системі сигнал про те, що на контрольованій території відбувається рух. З розвитком комп'ютерної техніки такі камери відеоспостереження з апаратним датчиком вдалося замістити програмними детекторами руху, що працюють за певними алгоритмами. На сьогоднішній день цифрові камери та відеореєстратори являють собою міні комп'ютери зі своєю операційною системою, графічним інтерфейсом та програмною оболонкою із вбудованими алгоритмами детекції різних подій та їх запису.

Як це працює?

Однією з найбільш базових програмних алгоритмів є детекція руху. Як вона працює? Камера веде фотографування навколишнього середовища у своєму полі зору з певною частотою кадрів на секунду (зазвичай 25 кадрів на секунду). Фотографії мають певну роздільну здатність, що вимірюється в кількості пікселів і залежить від світлочутливого елемента камери - матриці. Кожен піксель – це маленький квадратик, якому при перекладі в електронний вигляд – надається певне значення кольору. У цифровому вигляді ці кадри, що містять значення кольору пікселів, зберігаються в пам'яті і порівнюються один з одним на предмет різкої зміни кольору в пікселях, що для камери свідчить про початок руху в кадрі. Сучасні алгоритми дозволяють налаштувати чутливість детекції, яка дає можливість генерувати сигнал про зміни в кадрі за менш різких змін картинки або за найменших змін.

Увага! Це означає, що базова детекція руху – це зміна картинки у кадрі камери. А це може бути і ворушіння штор, кущів, дерев, високої трави та їх тіней. Отже, і камера відеоспостереження із записом "активується". Навіть політ комах безпосередньо перед камерою буде розпізнаний алгоритмом камери як детекція руху. Для часткового усунення цих ефектів можливо вказати зону в кадрі, в якій необхідно здійснювати детекцію руху, але це також може призвести до того, що камера упустить дійсно необхідний кадр з рухом.

Вищеописаний алгоритм камер відеоспостереження з датчиком руху, навіть із наявними недоліками, дозволяв вести запис не цілодобово, а лише при зміні картинки, що заощаджувало місце у сховищі, а також інформувати зацікавлених осіб про зміни в зоні спостереження камер.

«Розумні» камери та функція руху людини

Логічним продовженням цієї функції стала функція детекції людини та/або машини у кадрі камери, що з'явилася кілька років тому. А вся принадність цього нового алгоритму полягає в тому, що камера не веде запис і не сигналізує при русі листя, трави, штор, тіней і навіть тварин. Розумне відеоспостереження з датчиком руху реагує лише при появі у кадрі силуету людини чи машини.

Це досягається вбудованими в алгоритм патернами, які дають можливість визначити, що пікселі, що змінюються, в кадрі є людиною, що рухається, або машиною. Точність цього алгоритму становить від 70 до 90 % залежно від правильності налаштувань алгоритму на деталі навколишнього оточення в кадрі, а також дещо погіршується в нічний час через недостатнє освітлення.

Приклади обладнання з детекцією руху

Недорого обладнання з вбудованим функціоналом детекції руху (тобто зміна картинки в кадрі):

• Це можуть бути недорогі HD камери (та реєстратори);
• Та більшість IP камер без додаткової аналітики та смарт функцій. Наприклад, вуличні камери Hikvision або Dahua.

Смарт серія обладнання з аналітикою та детекцією саме людей та автомобілів у кадрі:

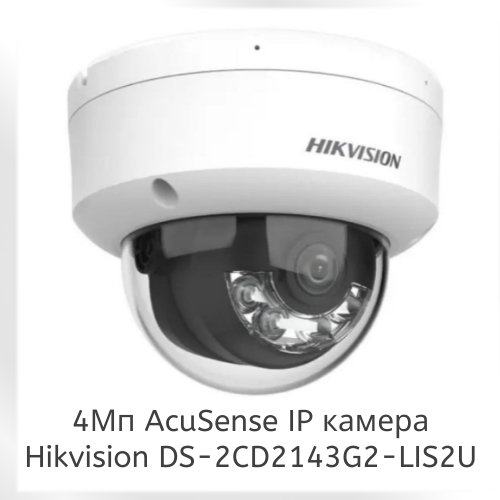

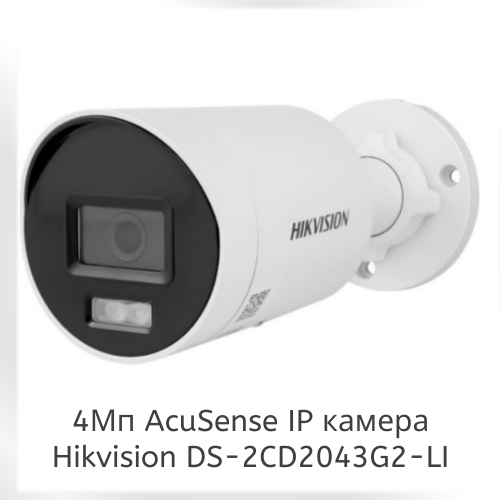

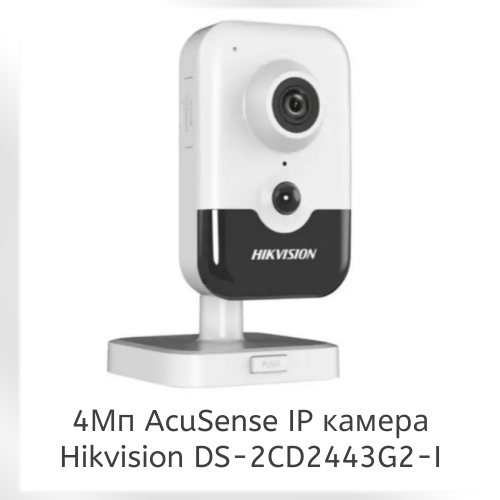

• В обладнанні Hikvision це камери відеоспостереження та відеореєстратори з технологією AcuSence. Найчастіше нами встановлювані та перевірені часом такі моделі камер:



     

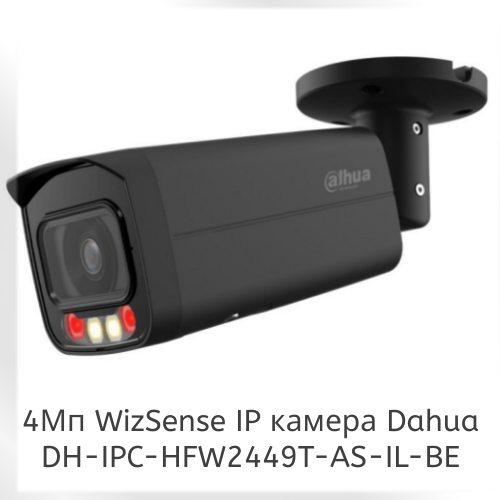

• В обладнанні Dahua це камери відеоспостереження та відеореєстратори з технологією WizSense. Наприклад:



     

Підіб'ємо підсумок

З розвитком технологій та програмно-апаратних рішень — системи відеоспостереження з кожним роком стають все більш заточеними під конкретні потреби користувача, але нові технології вимагають певних ресурсів на їх розробку та подальшу роботу, що позначається на ціні для кінцевого споживача. Наприклад, якщо взяти цифрову IP камеру з базовими алгоритмами та камеру з просунутою аналітикою, то різниця в ціні складе близько 50$ на одній одиниці. Так що найголовніше – завжди підбирайте обладнання, виходячи з Ваших потреб та бюджету. Не завжди потрібна просунута аналітика, але й навпаки, інколи доплата за цей функціонал повністю виправдана і необхідна.
