Схеми підключення домофону та електромеханічного, електромагнітного (ригельного) замків

Для підключення електрозамку до домофону існує кілька типових схем комутації, залежно від типу замка та загального функціоналу системи (яким чином ми зможемо відкривати двері та спілкуватися з відвідувачем).

Розглянемо найпоширеніші варіанти підключення.

Важливо: кольори проводів на представлених у цій статті схемах — умовні і можуть відрізнятися в різних брендах (виробниках) обладнання. Уважно дивіться фактичні кольори проводів в інструкції до Вашого обладнання (домофону, панелі виклику та замку).

Підключення домофону з електромеханічним замком

Комплект домофону (HD / FHD / FHD WiFi / аналогового), панелі виклику та електромеханічного замку є найбільш поширеним, завдяки відносній простоті схеми з'єднання складових, а також самої конструкції замку. Цей варіант найчастіше встановлюється у приватних будинках, офісах, іноді у багатоповерхівках на дверях у тамбурі.

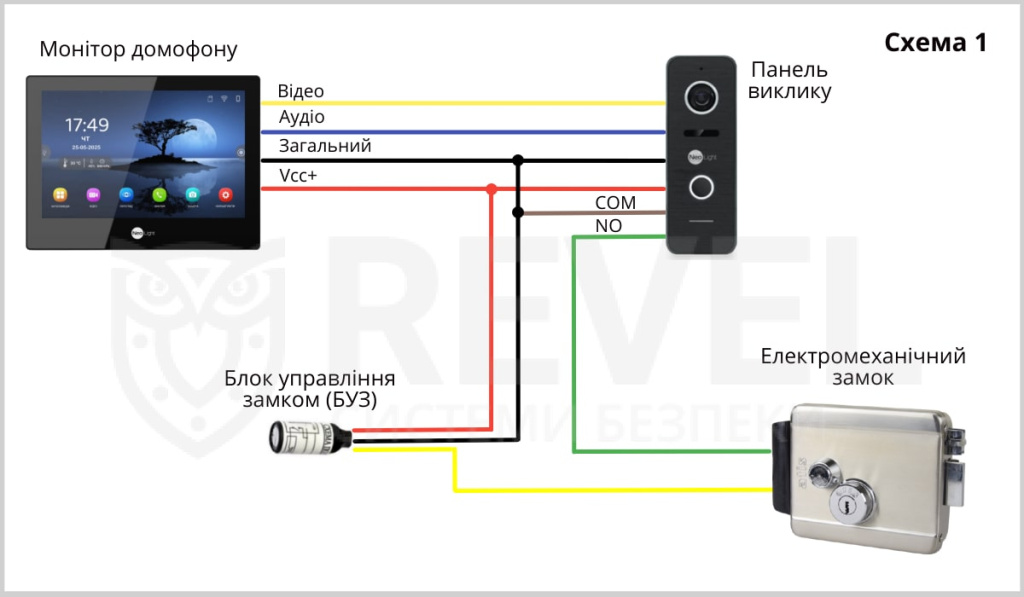

На представленій Схемі 1 можна бачити окрему складову — БУЗ (блок управління замком) (у деяких моделях викличних панелей він інтегрований у панель). При установці ми віддаємо перевагу схемі саме із зовнішнім БУЗом (встановлюється всередині замка), оскільки цей компонент може вийти з ладу, і набагато простіше при експлуатації системи замінити окремий її елемент, ніж при поломці вбудованого в викличну панель БУЗа переробляти половину комутації або перепрокладати дроти, які місцями замуровані в штукатурку або цеглу.

Якщо ви хочете зробити систему більш функціональною, то варіант з додаванням до системи автономного контролера — точно для вас. Це дозволить, залежно від встановленого зчитувача, організувати відкриття дверей по картці, брелоку, NFC мітці в телефоні і навіть віддалено, натиснувши кнопку в додатку.

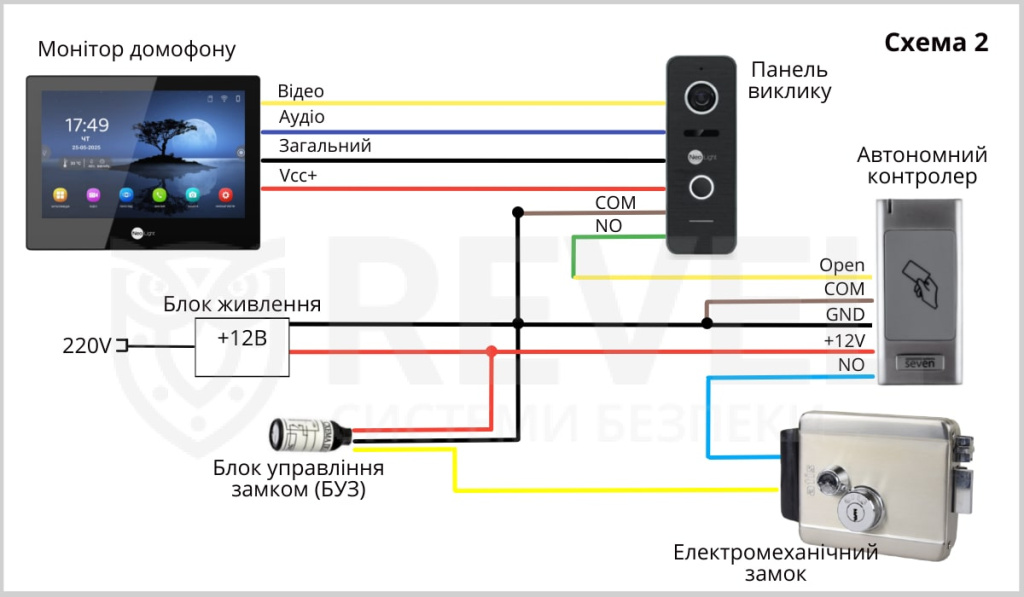

Даний варіант, представлений на Схемі 2, є розширенням та логічним продовженням вищеописаної Схеми 1 з домофоном та електромеханічним замком. З додаткових компонентів, крім самого контролера, у ньому також з'являється блок живлення для запитки контролера та БУЗа.

Підключення домофону з електромагнітним (або електроригельним) замком

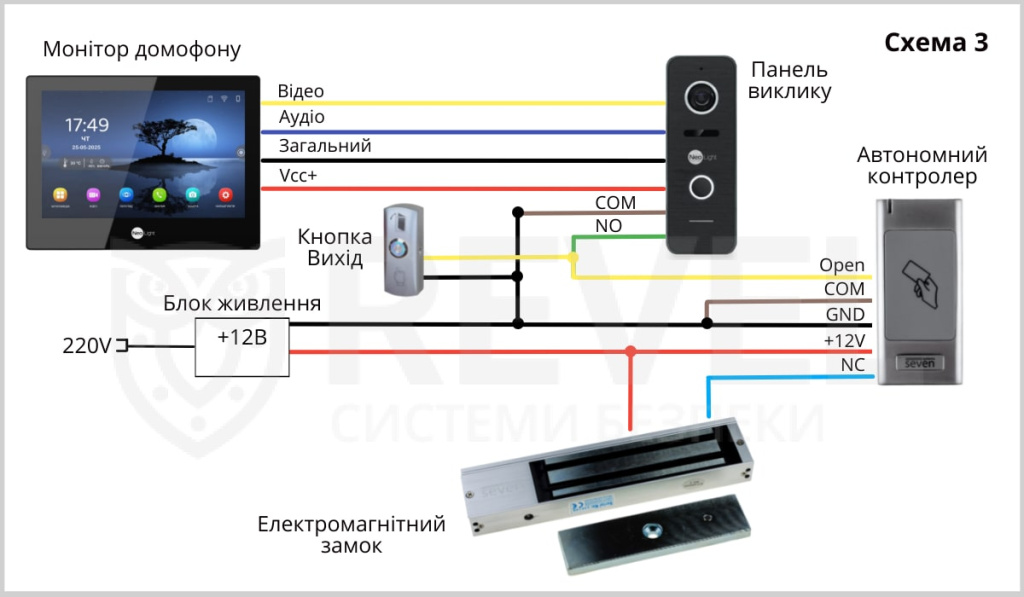

Ще одним найбільш поширеним варіантом є підключення домофону, панелі виклику і електромагнітного (електроригельного) замку. Обов'язковим елементом у Схемі 3 також є контролер, оскільки тільки з його допомогою можна організувати відкриття дверей зовні. Даний варіант поширений для встановлення в офісах з металевими / пластиковими / дерев'яними дверима, під'їздах на вхідні двері.

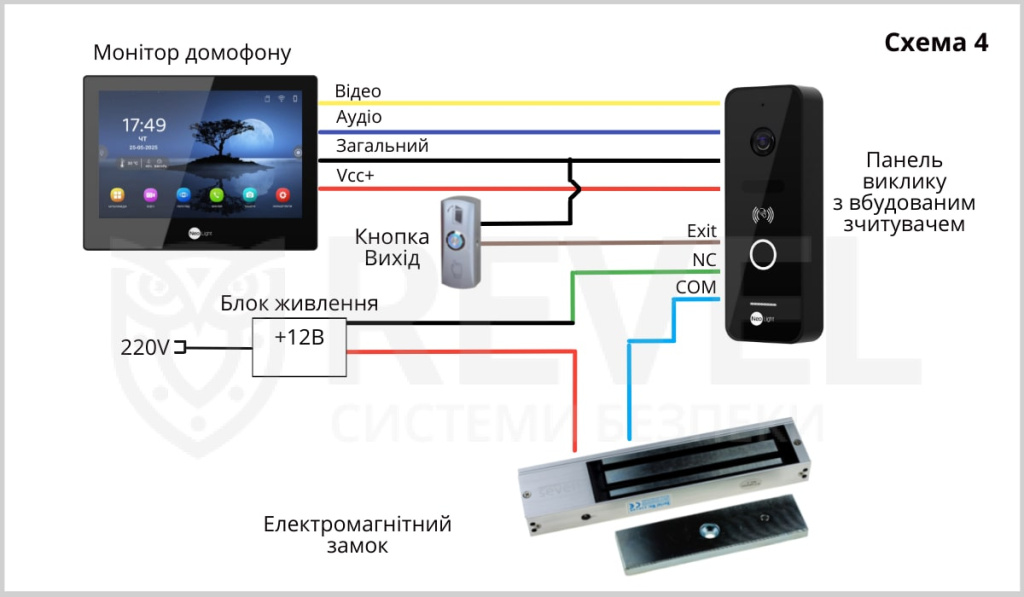

Зараз все більшої популярності набирають панелі виклику з вбудованим контролером та зчитувачем. Це робить всю систему більш бюджетною та значно спрощує підключення. На Схемі 4 зображено таке підключення (на прикладі Rfid панелі бренду Seven).

Схеми, наведені у цій статті, не можуть бути застосовані для підключення IP домофонів (на кшталт Hikvision і Dahua).
