Схемы подключения домофона и электромеханического, электромагнитного (ригельного) замков

Для подключения электрозамка к домофону существует несколько типовых схем коммутации, в зависимости от типа замка и общего функционала системы (каким образом мы сможем открывать дверь и общаться с посетителем).

Рассмотрим наиболее распространенные варианты подключения.

Важно: цвета проводов на представленных в данной статье схемах — условные и могут отличаться в разных брендах (производителях) оборудования. Внимательно смотрите фактические цвета проводов в инструкции к Вашему оборудованию (домофону, панели вызова и замку).

Подключение домофона с электромеханическим замком

Комплект домофона (HD / FHD / FHD WiFi / аналогового), вызывной панели и электромеханического замка является наиболее распространенным в силу относительной простоты схемы соединения составляющих, а также самой конструкции замка. Этот вариант зачастую устанавливается в частных домах, офисах, иногда в многоэтажках на двери в тамбуре.

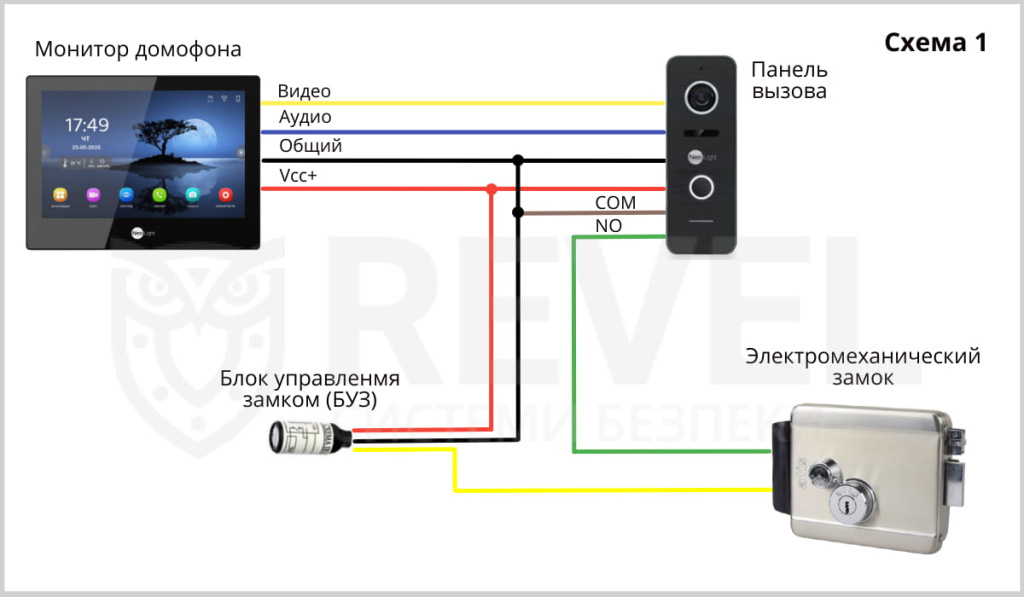

На представленной Схеме 1 можно видеть отдельную составляющую — БУЗ (блок управления замком) (в некоторых моделях вызывных панелей он интегрирован в панель). При установке мы предпочитаем схему именно с внешним БУЗом (устанавливается внутри замка), поскольку этот компонент может выйти из строя, и гораздо проще при эксплуатации системы заменить отдельный ее элемент, чем при поломке встроенного в вызывную панель БУЗа переделывать половину коммутации либо перепрокладывать провода, которые местами замурованные в штукатурку либо кирпич.

Если вы хотите сделать систему более функциональной, то вариант с добавлением в систему автономного контроллера — точно для вас. Это позволит, в зависимости от установленного считывателя, организовать открытие двери по карточке, брелку, NFC метке в телефоне и даже удаленно, по нажатию кнопки в приложении.

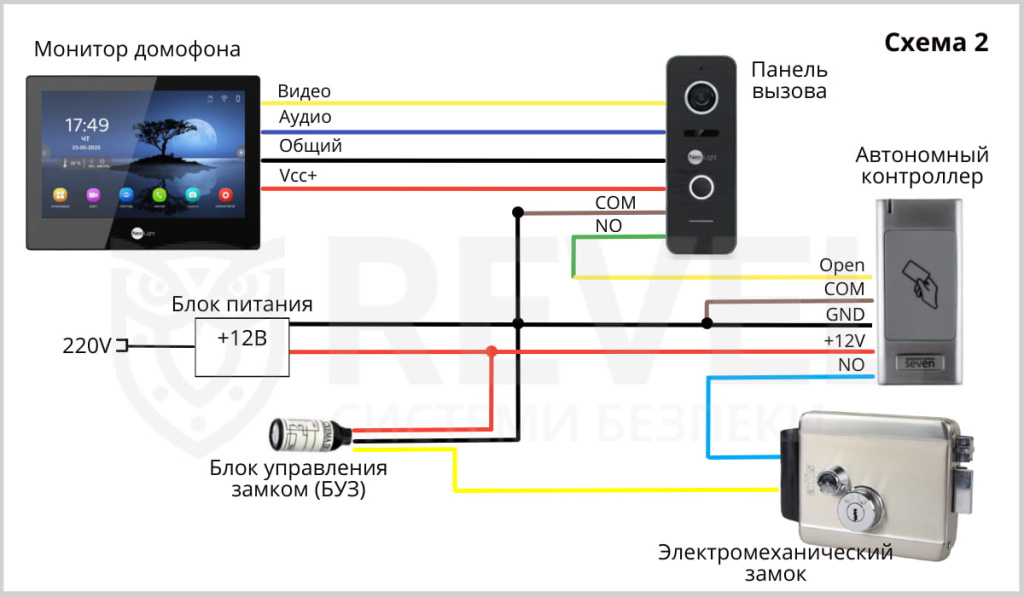

Данный вариант, представленный на Схеме 2, является расширением и логичным продолжением вышеописанной Схемы 1 с домофоном и электромеханическим замком. Из дополнительных компонентов, кроме самого контроллера, в нем также появляется блок питания для запитки контроллера и БУЗа.

Подключение домофона с электромагнитным (или электроригельным) замком

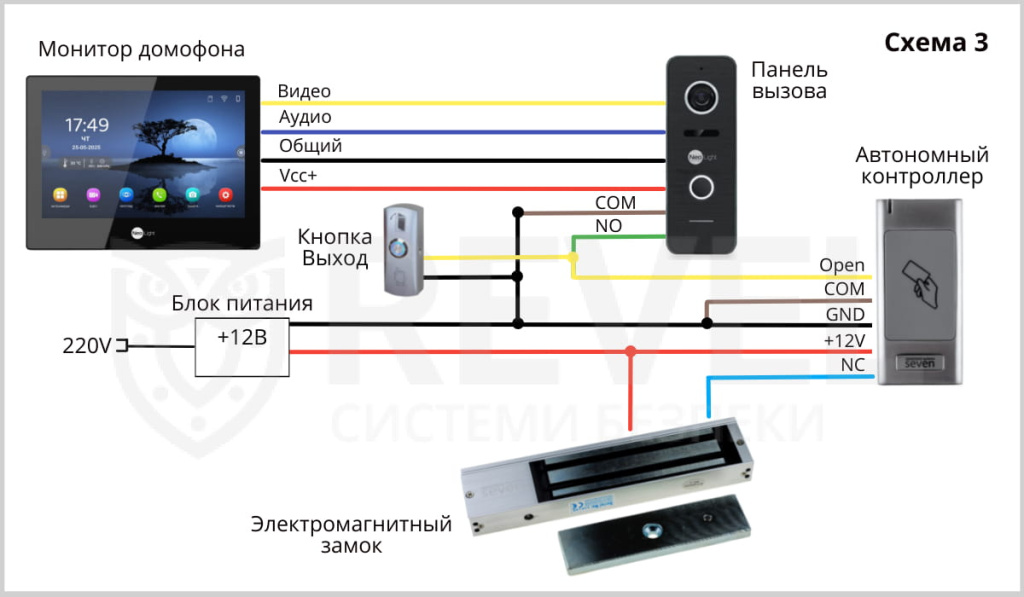

Еще одним наиболее распространенным вариантом является подключение домофона, вызывной панели и электромагнитного (электроригельного) замка. Обязательным элементом в Схеме 3 также выступает контроллер, поскольку только с его помощью можно организовать открытие двери снаружи. Данный вариант распространен для установки в офисах с металлическими / пластиковыми / деревянными дверями, подъездах на входную дверь.

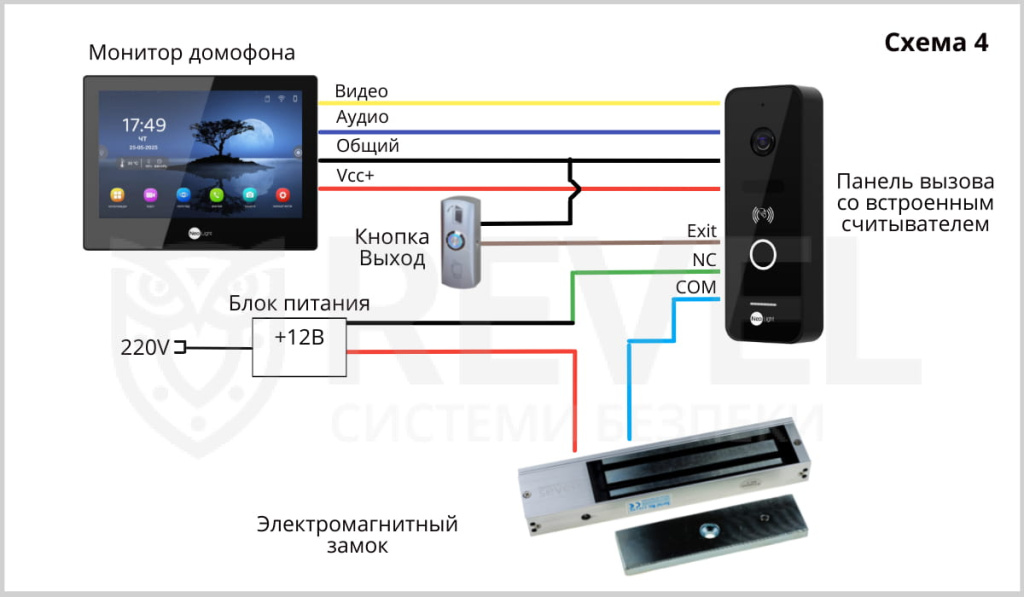

Сейчас все большую популярность набирают панели вызова со встроенным контроллером и считывателем. Это делает всю систему более бюджетной и значительно упрощает подключение. На Схеме 4 как раз изображено такое подключение (на примере Rfid панели бренда Seven).

Схемы, приведенные в данной статье, не применимы для подключения IP домофонов (по типу Hikvision и Dahua).
